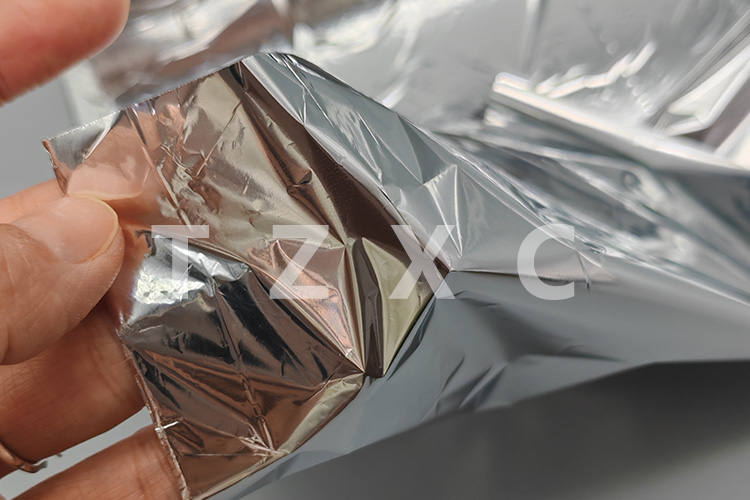

做軟包復材或者精密電子輔料采購的朋友，應該對3μm mylar鍍鋁膜又愛又恨。愛的是，這個厚度的聚酯薄膜鍍鋁后，阻隔性、柔韌性、絕緣性能都卡在一個完美的平衡點上，用在電磁屏蔽、真空隔熱板或者干法復合包裝上剛剛好。恨的是，3μm已經薄到接近工藝極限了，稍微控制不好，鋁層脫落、厚度不均這兩個毛病就冒出來。上機一拉，掉粉掉得滿產線都是，或者鍍鋁面出現一道道“彩虹紋”，分切時邊緣厚中間薄，復合后出現白點氣泡。

這些問題大部分源頭在廠家的鍍膜工藝和品控能力。可市面上聲稱能做3μm mylar鍍鋁膜的廠子不少，真正把良品率做到穩定的大概只有那幾家。那采購怎么在實地考察時，用幾個小時快速判斷這家廠能不能搞定這兩個缺陷？下面說點實操的。

先看鋁層脫落問題。3μm基材太薄，表面能天然偏低，鍍鋁前必須做電暈或等離子處理，讓薄膜表面形成極性基團，鋁原子才能“嵌”進去。脫落本質上就是界面結合力不足。實地去廠家時，別光待在會議室看PPT，直接要求進鍍膜車間或者至少看涂布頭附近的在線檢測工位。好的廠家會在鍍鋁機出口處配備在線附著力測試裝置，或者有定期的膠帶抽檢流程。你可以隨機拿起一卷剛下線的產品，用3M810膠帶粘一下鍍鋁面，快速撕開。合格的3μm mylar鍍鋁膜應該看不到明顯的鋁層轉移，最多只有零星幾個亮點。如果膠帶上一片灰黑色，或者膜面上出現了大片透明區域，說明鍍層結合力不及格。

還有一個更土但更有效的辦法。把樣品對折，鍍鋁面朝外，用手指甲沿著折痕刮幾下，再展開。附著力達標的膜，折痕處會發白但鋁層不會剝落；質量差的沿著折痕會直接露出透明的mylar基材。這模擬的是上機運行時薄膜經過導輥產生的彎折和摩擦，非常直觀。

再來看厚度不均。3μm鍍鋁膜的厚度不均，通常表現為橫向厚度偏差（CD偏差）和縱向周期性厚度波動。橫向不均會導致分切后左右卷的阻隔值差出幾十倍；縱向周期性波動則在印刷或復合時出現一道道“斑馬紋”。廠家的鍍鋁機如果是進口的、帶閉環控制系統，厚度均勻性會有先天優勢。但實地考察時，你可以要求看兩樣東西。

第一是生產批次的光密度檢測記錄。鍍鋁膜的厚度通常用光密度值來表征，一臺靠譜的廠家會每卷都測，并且給出整卷上多點（左、中、右）的光密度值。好的3μm mylar鍍鋁膜，左中右光密度偏差不超過±0.05。如果廠家拿不出這些數據，只說“我們的設備很先進”，建議直接劃掉。

第二是讓品質主管帶你去看分切車間正在運行的膜卷。把車間頂燈關掉，用強光手電筒從薄膜背面照射，看透光是否均勻。厚度不均的膜會出現明暗交替的條紋，或者局部區域明顯更亮（偏薄）。這個方法對于3μm這種薄規格尤其敏感，因為稍微厚一點就遮光，薄一點就漏光。

另外可以留意一個細節。廠家是否有在線厚度檢測系統？比如β射線或者X射線測厚儀，能夠實時反饋鍍鋁層的沉積速率并自動調整蒸發舟溫度或走膜速度。沒有這套系統的廠，做12μm以上的粗規格可能還行，做3μm mylar鍍鋁膜，厚度均一性基本靠運氣。

還有一個采購中容易忽略的點。3μm基材本身太薄，運輸和儲存過程中的靜電和吸潮也會間接影響鋁層附著力。所以實地考察時，順便看看廠家的分切潔凈度、溫濕度控制以及包裝方式。好的廠家會在十萬級潔凈車間分切，并且內置防潮鋁箔袋加干燥劑。如果車間里灰塵飛舞、濕度計顯示超過60%，那就算鍍膜工藝再好，你收到的貨也可能因為受潮而導致鋁層氧化脫落。

而且第一次合作時，不要一上來就下大單。先讓廠家做幾百公斤的試制批次，并且要求這個批次的每卷都附上在線光密度曲線圖和膠帶測試結果。到貨后，自己再做抽樣復測——用紫外分光光度計測550nm處的透光率，換算成光密度，看左中右極差；然后用前面說的對折刮擦法做破壞性附著力測試。連續兩三批都穩定了，再把這家廠放進你的合格供應商名錄。

3μm mylar鍍鋁膜這個品類，參數寫得再好，都不如實實在在的現場檢測來得安心。花半天時間去廠家車間走一圈，摸一摸他們的品控記錄，做幾組粗暴的小實驗，篩掉的往往是那些嘴上說能做、實際次品率要你買單的供應商。省下來的不僅僅是采購成本，更是后續產線上無窮無盡的扯皮和報廢。
